1 范圍
本標準規定了核級高效空氣過濾器的分類及規格、結構、材料、性能、試驗、檢驗、標志、包裝、運輸、 貯存和質保等要求。
本標準適用于核與輻射設施中空氣和氣體處理系統使用的核級高效空氣過濾器。
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件,僅注日期的版本適用于本文 件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 451.3-2002 紙與紙板厚度的測定
GB/T 531.1 硫化橡膠或熱塑性橡膠壓入硬度試驗方法 第1部分:邵氏硬度計法（邵爾硬度）
GB/T 742-2008 造紙原料、紙漿、紙和紙板灰分的測定
GB/T 2518 連續熱鍍鋅鋼板及鋼帶
GB/T 3198 鋁及鋁合金箔
GB/T 3280 不銹鋼冷軋鋼板和鋼帶
GB/T 4744-2013 紡織品防水性能的檢測和評價靜水壓法
GB/T 6165 高效空氣過濾器性能試驗方法效率和阻力
GB/T 6669 軟質泡沫聚合材料壓縮永久變形的測定
GB/T 9799 金屬及其他無機覆蓋層鋼鐵上經過處理的鋅電鍍層
GB/T 11253 碳素結構鋼冷軋薄鋼板及鋼帶
GB/T 12914-2008 紙和紙板抗張強度的測定
QB/T 2959 鋼板網
QB/T 3897 鍍鋅電焊網
3 術語和定義
下列術語和定義適用于本文件。
3.1
核級高效空氣過濾器 nuclear grade high efficiency particulate air filter
在核安全相關空氣和氣體處理系統中使用，滿足抗震和質量保證等方面要求的高效空氣過濾器。
3.2
濾芯 filter pack
安裝于邊框內，實現過濾功能的部件，由濾料和分隔物組成。
3.3
分隔物 separator
支撐濾料或使濾料間空氣通道保持一定形狀的部件，包括分隔板、玻璃纖維濾料紙條或不可燃纖維線。
3.4
邊框 case
用于安裝并密封濾芯的金屬框架，可包括端蓋、法蘭、側板、壓環、外密封環等部件。
3.5
格柵 grille
由穿孔板制成的管狀構件，設置于圓筒形高效空氣過濾器濾芯的內、外側。
3.6
金屬裝卸環 metal grab ring
安裝在圓筒形高效空氣過濾器的端蓋上,用于遠程裝卸過濾器的輔助部件。
3.7
抗水性 water repellency
在規定的壓力增長速率下,水滲過濾料所需的最小壓力，單位為Pa。
3.8
耐撓曲性 flexing characteristics
濾料抵抗彎曲應力的能力。
4 分類
4.1 分類原則
核級高效空氣過濾器一般按照外形和結構形式進行分類，通常分為方形和圓筒形。其中方形包括有分隔板和密褶兩種結構形式;圓筒形包括密封墊內置和密封墊外置兩種結構形式。
4.2 方形核級高效空氣過濾器
4.2.1 有分隔板核級高效空氣過濾器

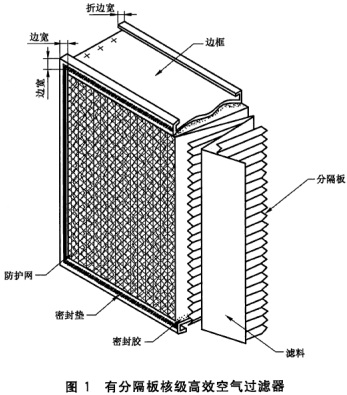

按所需深度將濾料往返折疊，由不可燃波紋板狀分隔物支撐被折疊的濾料制成濾芯，并用密封膠封于邊框內的核級高效空氣過濾器。由濾芯、邊框、密封膠、防護網、密封墊等部分組成，見圖1。
