1 范圍
本標準規定了醇胺類脫硫脫碳劑凈化性能評價方法。
本標準適用于脫除天然氣、合成氣、煉廠氣、工業尾氣中的硫化氫和二氧化碳用醇胺類脫硫脫碳劑。
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 6680 液體化工產品采樣通則
GB/T 11060.1 天然氣 含硫化合物的測定 第1部分：用碘量法測定硫化氫含量
GB/T 11060.11 天然氣 含硫化合物的測定 第11部分：用著色長度檢測管法測定硫化氫含量
3 原理
在一定的條件下，原料氣中的硫化氫和/或二氧化碳被溶劑循環吸收和再生。通過測定凈化氣中硫化氫和/或二氧化碳的含量，來表征脫硫脫碳劑的凈化性能。
4 試驗裝置
4.1 裝置

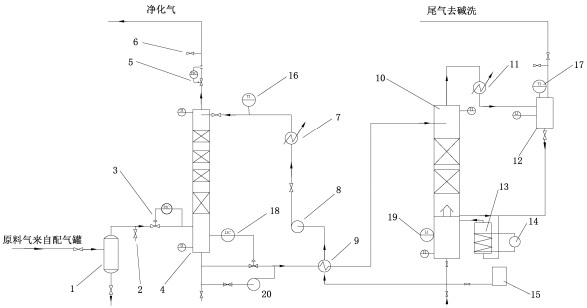

醇胺類脫硫脫碳劑凈化性能評價裝置示意圖見圖1。
說明：
1——緩沖罐；
2——取樣口；
3——壓力調節閥；
4——吸收塔；
5——流量調節閥；
6——取樣口；
7——貧液冷卻器；
8——貧液泵；
9——貧富液換熱器；
10——再生塔；
11——再生氣冷卻器；
12——再生氣分離器；
13——再沸器；
14——電加熱器；
15——試液槽；
16、17——熱電偶；
18——吸收塔液位自控閥；
19——再生塔液位計；
20——富液泵。
圖1 醇胺類脫硫脫碳劑凈化性能評價裝置示意圖
4.2 主要性能
醇胺類脫硫脫碳劑凈化性能評價裝置主要性能設計參數見表1。
表1 凈化性能評價裝置主要性能設計參數
項目 | 指標 |
吸收塔規格/mm | ?25×4400 |
吸收塔填料規格/mm | ?30環 |
吸收塔填料高度/mm | 600~1 500 |
吸收塔設計壓力/MPa | 8.5 |
再生塔規格/mm | ?57×3700 |
再生塔填料規格/mm | Φ30環 |
表1（續）
項 目 | 指標 |
再生塔填料高度/mm | 2 000 |
再生塔設計壓力/MPa | 0.1 |
貧液泵 | 隔膜式計量泵，.Q=5 L/h、H=8.0 MPa |
電加熱器 | 2kW、220V |
復現性（相對誤差）/％ < | 15 |
4.3 校驗
正常情況下，試驗裝置的復現性每年用參考樣或保留樣至少測定一次，其測定方法按第6章的規定。
5 樣品
5.1 試樣
按GB/T 6680的規定取得。
5.2 試液
將試樣充分混勻后，量取10.0L，注入試液槽中，備用。
6 試驗步驟
警示-本標準所涉及的試驗用原料氣和尾氣（含 H2S、CO2等）對人體健康和安全具有中毒危害，應嚴防系統泄漏，現場應配有必要的排風設備等預防設施。
6.1 原料氣的配制
根據不同的工藝條件配制原料氣，其組成（以體積分?jǐn)?shù)計）為硫化氫（0.1(0.1%~16.0%）和二氧化碳(0.3.3%~40.0%)，其余為氮?dú)狻?/p>
6.2 裝置試漏
打開氮?dú)饪傞y，向系統通入氮?dú)?，控制并保持吸收塔壓力?.0 MPa、再生塔壓力為0.1 MPa。關閉系統進出口閥門。如在0.5h內壓力下降小于0.05 MPa，則視為系統密封。打開系統出口閥，使系統降至常壓。將測溫?zé)犭娕疾迦霟犭娕继坠軆?nèi)，使其熱端位于試液的中部。
6.3 凈化性能測定
啟動貧液泵，將試液槽中的試液送入吸收塔。至吸收塔指定液位后，啟動吸收塔液位自控器（當測試氣體為工業尾氣時，啟動富液泵），通過吸收塔向再生塔送試液，至再生塔指定液位。打開再生塔底部至貧液泵的閥門，關閉試液槽出口閥門，讓試液在兩塔之間進行循環。調節貧液泵，控制試液循環量為5.0L/h。開啟再生塔電加熱器和再生氣冷卻器，使進吸收塔試液溫度和再生氣溫度恒定在40℃，再生塔加熱電流控制在7A、壓力為常壓。
將原料氣通過緩沖罐送入吸收塔下部進料口?？刂撇⒄{(diào)節吸收塔壓力至待測壓力、氣體流量為1.00m3/h（標準狀態）。穩定2h后，開始分析吸收塔出口氣體中硫化氫和/或二氧化碳的體積分?jǐn)?shù)。然后每隔1.0h測定一次，當連續三次硫化氫和/或二氧化碳體積分?jǐn)?shù)的相對誤差值不大于5％時，則可以結束試驗。
