1 范圍
本標(biāo)準(zhǔn)規(guī)定了光催化材料及制品空氣凈化性能測(cè)試方法的原理、試劑或材料、儀器設(shè)備、樣品、試驗(yàn)步驟、試驗(yàn)數(shù)據(jù)處理和試驗(yàn)報(bào)告。
本標(biāo)準(zhǔn)適用于光催化材料及制品去除空氣中乙醛（或甲醛）性能的測(cè)試。
2 規(guī)范性引用文件
下列文件對(duì)于本文件的應(yīng)用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 11605 濕度測(cè)量方法
GB 19258 紫外線殺菌燈
GB/T 30706 可見光照射下光催化抗菌材料及制品抗菌性能測(cè)試方法及評(píng)價(jià)
GB/T 30809 光催化材料性能測(cè)試用紫外光光源
3 術(shù)語和定義
下列術(shù)語和定義適用于本文件。
3.1
光催化空氣凈化材料及制品 photocatalyticmaterials and agent
光催化材料及制品
在一定光源的激發(fā)下，能夠產(chǎn)生光催化效應(yīng)并適用于空氣凈化的材料及制品。
3.2
零級(jí)空氣 zero-calibration gas
由純氧和純氮按2：8的體積比混合而成的氣體。
3.3
乙醛光催化去除量 removal amount by photocatalysis of acetaldehyde
光照條件下，一定數(shù)量的光催化材料去除乙醛的量，單位為毫克每小時(shí)平方米 [mg/(h·m2)]或毫克每小時(shí)立方米 [mg/(h·m3)]。
3.4
乙醛光催化去除率 removal ratio by photocatalysis of acetaldehyde
光照條件下，乙醛的去除量與其初始量之比，用百分?jǐn)?shù)表示。
3.5
甲醛光催化去除率 equivalent removal ratio by photocatalysis of formaldehyde
由乙醛的光催化去除率換算得到的用來表征甲醛的去除率，用百分?jǐn)?shù)表示。
3.6
光催化材料及制品空氣凈化性能穩(wěn)定性 performance stability of photocatalytic materiaLs for air purification
性能穩(wěn)定性
光催化材料及制品在高濃度污染物的氣氛中經(jīng)規(guī)定時(shí)間光照處理后，測(cè)得的光催化去除率與第一次試驗(yàn)時(shí)測(cè)得的光催化去除率的比值，用百分?jǐn)?shù)表示。
4 原理
將光催化空氣凈化材料樣品置于含有乙醛作為污染標(biāo)志物的反應(yīng)氣中，通過測(cè)量對(duì)標(biāo)志物的去除量獲得其在光作用下凈化空氣的性能。
將光催化空氣凈化材料樣品置于反應(yīng)器中，使反應(yīng)氣一次通過反應(yīng)器，此時(shí)反應(yīng)器中的樣品在光照作用下氧化分解乙醛，得到光照后反應(yīng)器出口處乙醛的濃度，將此值與光照前的乙醛出口濃度比較得出乙醛的光催化去除率。將乙醛光催化去除率換算為甲醛光催化去除率來表征光催化空氣凈化材料對(duì)甲醛的去除性能。
提高反應(yīng)物濃度，重復(fù)測(cè)試樣品的乙醛光催化去除量，與第一次試驗(yàn)結(jié)果進(jìn)行比較得出光催化空氣凈化材料及制品的性能穩(wěn)定性。
5 試劑或材料
5.1 標(biāo)準(zhǔn)乙醛氣：由氮?dú)猓兌炔恍∮?9.99％）平衡，乙醛濃度控制為 5050 mLmL/m3~200mL/m3。
5.2 零級(jí)空氣：由純氧和純氮按2：8的體積比混合而成，乙醛濃度低于0.01mL/m3。
6 儀器設(shè)備
6.1 反應(yīng)測(cè)試裝置
6.1.1 反應(yīng)測(cè)試裝置的組成

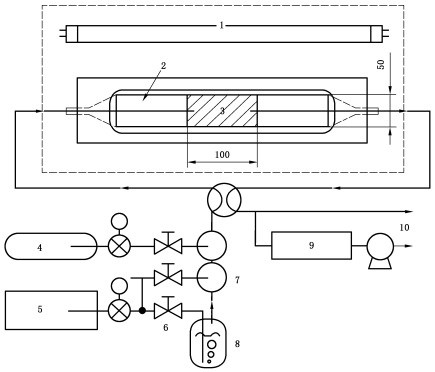

反應(yīng)測(cè)試裝置見圖1。反應(yīng)測(cè)試裝置由反應(yīng)氣供應(yīng)、光催化反應(yīng)器、光源組成。構(gòu)成裝置的材質(zhì)應(yīng)滿足低吸附性和抗紫外線的要求（如玻璃和不銹鋼）。
單位為毫米
說明：
1——光源；
2——光路窗口；
3——測(cè)試樣品；
4——標(biāo)準(zhǔn)乙醛氣；
5——零級(jí)空氣；
6——流量控制器；
7——?dú)怏w混合器；
8——加濕器；
9——分析儀：
10——出口。
圖1 反應(yīng)測(cè)試裝置
6.1.2 反應(yīng)氣供應(yīng)
反應(yīng)氣由標(biāo)準(zhǔn)乙醛氣和零級(jí)空氣混合制得，一定溫濕度下，已知濃度的反應(yīng)氣以恒定流量連續(xù)通入光催化反應(yīng)器中。反應(yīng)氣的流量和乙醛濃度由流量控制器分別控制零級(jí)空氣、加濕處理的零級(jí)空氣和標(biāo)準(zhǔn)乙醛氣來實(shí)現(xiàn)，三種氣體經(jīng)混合器混合后進(jìn)入光催化反應(yīng)器，每種氣體的流速應(yīng)控制在設(shè)定值的±5％范圍內(nèi)。
反應(yīng)氣中乙醛濃度控制為1.00 mL/m3±0.05 mL/m3，水蒸氣濃度為（1.56±0.08）％（相當(dāng)于在25℃下50％的相對(duì)濕度）。
6.1.3 光催化反應(yīng)器
光催化反應(yīng)器是全密閉的方形反應(yīng)器，其內(nèi)部裝有50mm寬的可調(diào)節(jié)高度的調(diào)整塊，測(cè)試樣品放置在調(diào)整塊上，調(diào)整塊上方有一個(gè)與其平行的光路窗口，反應(yīng)器外部的光源通過此窗口照射到樣品表
面。通過調(diào)節(jié)調(diào)整塊的高度使得樣品表面與窗口之間的距離為5.0 mm±0.5mm。反應(yīng)氣只能從測(cè)試樣品與光路窗口之間通過，見圖2a）所示。當(dāng)檢測(cè)過濾型的光催化樣品時(shí)，應(yīng)該使用另一種類型的調(diào)整塊，它在支撐測(cè)試樣品的同時(shí)允許測(cè)試氣體在光照射下通過測(cè)試樣品的孔，見圖2b）所示。光路窗口材質(zhì)可選用石英玻璃或硼玻璃。
以上為標(biāo)準(zhǔn)部分內(nèi)容，如需看標(biāo)準(zhǔn)全文，請(qǐng)到相關(guān)授權(quán)網(wǎng)站購買標(biāo)準(zhǔn)正版。
